高壓線束是新能源汽車中至關重要的能量傳輸組件，主要負責將動力能源傳輸給車載的高壓電器部件。設計高壓線束時，需考慮其工作電壓、工作溫度及溫度上升幅度、線徑的選擇、高壓連接器的選型以及高壓線束的保護措施。

1. 高壓線束的選擇

為了最小化高壓系統在能量傳輸過程中的損失和電流對電氣系統的沖擊，需要適當提高整車動力部分電氣系統的工作電壓。新能源商用車的高壓部件通常工作在540~600 V DC，最高可達750 V DC左右。針對B級電動汽車，高壓線束的工作電壓通常選擇為1000 V DC或1500 V DC。

 環境溫度一般在-40℃至85℃之間，高壓線束表面的長期最大工作溫度為125℃，對于特殊用途的高壓線束，其最大工作溫度需達到150℃。高壓線束的允許工作溫升是指工作時達到熱平衡的表面溫度與環境溫度之差。

設計要求：高壓線束的工作溫度應≥環境溫度+高壓線束的溫升，一般要求溫升不超過55 K。

2、高壓線束線徑的選擇

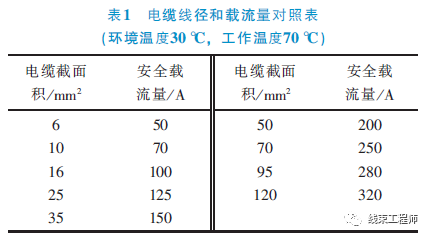

在125℃環境下，銅芯電纜的線徑截面積與載流量的匹配如下表：

如果高壓線束的布置環境超出了允許的工作范圍，必須選擇更大截面積的線束。例如，Tmax為180℃時，線束截面積提升一個等級；Tmax為250℃時，提升兩個等級。以最大電流150 A為例，125℃下選用35 mm²的線束，180℃下選用50 mm2的線束，250℃下則選用70 mm²的線束。

3、高壓線束連接器的選型

1） 連接器的防護等級不低于IP67。

2） 連接器的絕緣電阻不小于500 MΩ，適用于1000 V DC。

3） 連接器的工作電壓不低于車輛的最高工作電壓。

4） 連接器需具備機械防呆功能，并通過顏色區分不同型號規格。

5） 連接器應具有高壓互鎖功能。

6） 連接器需配備屏蔽環，滿足高壓屏蔽線的壓接需求。

7） 連接器應具備二次鎖止功能，以防使用過程中誤操作或顛簸導致的觸電風險。
