銅排是高低壓電器、開關觸頭、配電柜和母線槽等大電流電氣工程的導電產品，電阻率低、可折彎度大，適用于金屬冶鐵、電化電鍍等超大電流冶鐵工程。銅排在成套的配電裝置中得到了廣泛的應用。在配電柜中，銅排起到連接各路電線的作用，在U、V、W相母排和PE母排中均采用銅排，為了區分一般標有相色字母或者涂有相色漆，U相銅排涂有“黃”色，V相銅排涂有“綠”色，W相涂層“紅”，PE母排則是“黃綠相間”雙色。為了保障連接線的質量，確保配電柜使用安全，銅排母線的制作必須嚴謹。

那么配電柜銅排母線是怎么制作的呢？銅排制造商派歌銳帶大家來簡單了解下。

1、首先確定銅排的安裝位置和尺寸

2、以銅排母線上方的衡梁為基點，測量衡梁到母線和開關柜觸頭上的距離，銅排的高度就是兩數值相加

3、以立柱為基點，分別測量立柱到母排和開關觸頭的距離，計算銅排的折彎角度，銅排折彎需要使用折彎機

4、根據測量尺寸制作配電柜銅排并進行搭接

5、銅排制作時涉及到銅排的厚度，這與銅排折彎有關，需要確定銅排是內彎還是反彎，如果是內彎需要用銅排總長剪去銅排厚度

6、銅排或者鋁排的寬度應該與斷路器出線端保持一致，為了滿足相關要求，在直接負荷側可以適當減少母排厚度

銅排制作的注意事項有哪些？

1、同一種形式的配電柜銅排布線應該保持一致，母線走向及尺寸由施工者確定

2、銅排用母線軋平機對其進行調直處理，應該滿足立彎（側面彎曲）不大于2mm/m，平彎（寬面彎曲）不大于3mm/m，切斷面平整，無毛刺和切口變形

3、根據元件位置和走向，用硬導線制作母線樣本，得出理想的彎曲形式，使用母排加工機專用沖剪下料，畫出折彎線

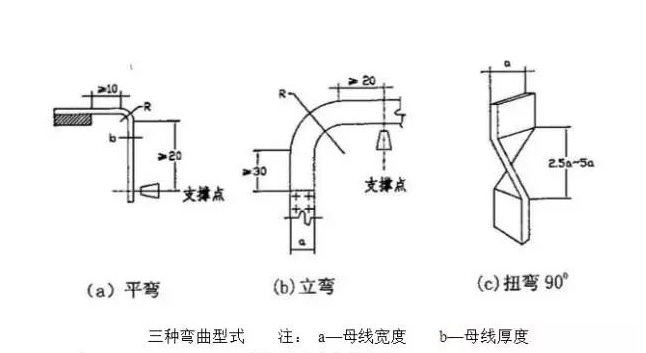

4、母線彎曲有三種形式:平彎、立彎、折彎90°，根據實際情況選擇合適的彎曲型式

5、銅排在彎曲處與搭接處保持10mm的距離，在其支撐點保持大于或者等于20mm的距離

6、制作的母線都應該保持光滑、平整，無褶皺、裂痕和扭曲等現象，注意扭轉90°時其扭轉部分的長度不應該小于母線寬度的2.5~5倍。

以上就是配電柜銅排的制作方法和制作過程中應該注意的事項，希望對您有所幫助。派歌銳公司總部在廣東省東莞市，能生產各種用途用銅排，如果您想了解產品更加詳細的信息，請關注派歌銳官網動態：http://www.mckj666.cn/
