電動汽車內動力電池到PDU、電機控制器到電機、交直流充電等各個高壓部件之間都需要使用高壓線束連接。線纜和高壓連接器是高壓線束的重要組成部分。電動汽車高壓線束廠家派歌銳為您提供線束選型指南供參考。
1、
線纜選型
01

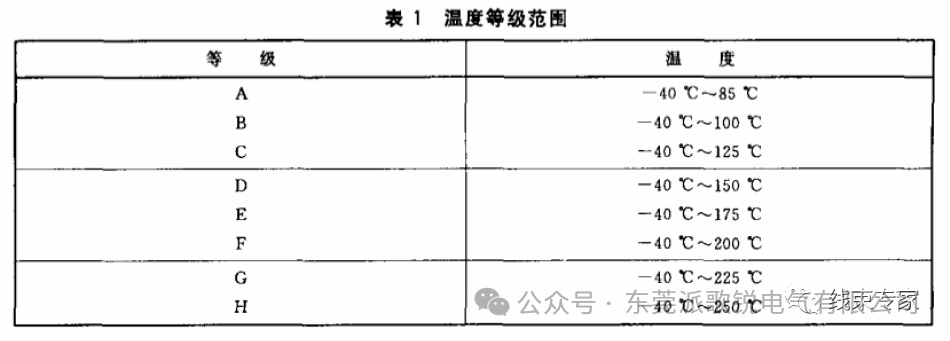

由于高電流傳輸會導致高功耗和相關組件的持續溫升，故而高壓電纜的設計必須要能夠承受較高的溫度。如果線纜的布置環境超過了電纜允許的工作溫度，則必須選擇較大截面積的電纜。對于Tmax達到180℃時，導體截面積需升一擋使用，Tmax達到250℃時，導體截面積需升二擋使用。
02
線纜結構
高壓線纜從類型上分為單芯電纜和多芯電纜，高壓電纜截面為圓形，護套顏色為橙色。多芯電纜是由多個單芯線組成，單芯線必須同時滿足單芯電纜的相關技術參數，并如多芯電纜內有用于信號傳輸請采用單獨屏蔽，確保信號不丟失。導線主要采用多芯軟銅絞線，以滿足導線的內阻和柔軟彎曲度的技術要求，絕緣層必須要耐高低溫耐阻燃，多為復合結構。對于EMC的防護，采用帶屏蔽層的高壓電纜采用裸銅或鍍銅線編織在內護套層上，其編織密度≥90%。
2、
高壓連接器選型
01
電性能方面：需要考慮額定工作電壓、額定工作電流、絕緣電阻、耐壓等級、屏蔽和互鎖等相關電性能參數。環境性能方面：需要考慮工作溫度、環境溫度、鹽霧等級、阻燃等級、耐溶液試劑以及禁用物質等方面的要求。根據不同設計要求還會有其他方面的要求。
0

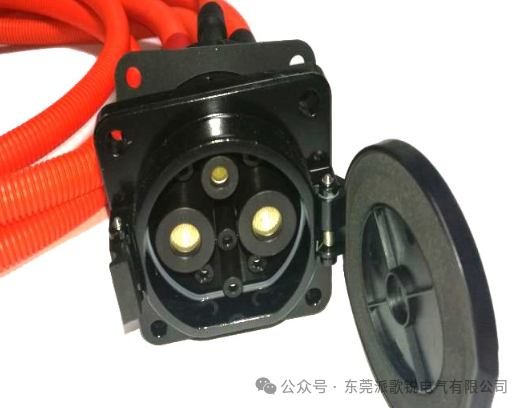

充電接口
充電接口目前分為兩種，交流充電接口和直流充電接口，而交流接口是將交流電網電源通過纜上控制與保護裝置接入到車載充電機。直流接口是將帶控制引導功能的直流供電設備直接接入到電動汽車電池上。交流接口額定電壓250V AC或440V AC，額定電流電流不超過63A，直流接口額定電壓750V DC或1000V DC額定電流不超過250A，根據整車布置要求來確定充電接口的額定電壓電流值，交直流充電接口其他相關電氣特性等參數必須滿足國標GBT20234.2-2015和GBT20234.3-2015的要求。
想了解更多電動汽車線束相關知識，請關注派歌銳公眾號或訪問其官網：http://www.mckj666.cn
